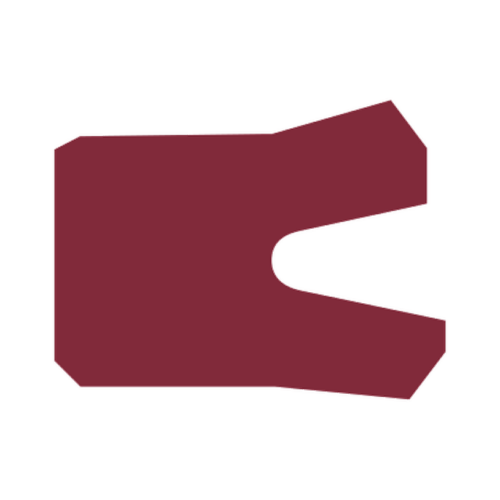

Уплотнение поршня PS01 — это асимметричное поршневое уплотнение одностороннего действия с укороченной внутренней кромкой, предназначенное для установки в закрытые канавки. Профиль разработан для стандартных гидравлических и пневматических применений.
Его основная задача — герметизировать поршневую полость в гидро‑ и пневмоцилиндрах, то есть не допускать перетока рабочей среды между камерами и утечек наружу при возвратно‑поступательном движении поршня.
Ключевые черты профиля:
- Удержание давления с одной стороны поршня. PS01 — уплотнение одностороннего действия: рабочая кромка прижимается к стенке цилиндра под действием давления и обеспечивает герметичность в нагруженной камере. Для двустороннего действия ставят два уплотнения «спина к спине» между направляющими кольцами.
- Работа и в статике, и в динамике. При остановках (статический режим) уплотнение держит давление без протечек; при движении поршня (динамический режим) сохраняет герметичность и при этом не создаёт чрезмерного трения.
- Стабильность в типовых канавках. Преднатяг по внутреннему диаметру фиксирует уплотнение в канавке без дополнительных элементов, а защёлкивающаяся геометрия упрощает монтаж.
Типичные материалы для PS01:
| Материал | Давление (бар) | Температура (°С) |
Скорость скольжения (м/сек) |
| PU | 400 | -50 / +105 | 0,5 |
| NBR | 160 | -25 / +100 | 0,5 |
| FPM | 160 | -25 / +220 | 0,5 |
| EPDM | 160 | -50 / +150 | 0,5 |
| H-NBR | 160 | -25 / +150 | 0,5 |
Уплотнение поршня PS01 изготавливается методом механической обработки (точения) из цельной заготовки, что позволяет получать любые стандартные и нестандартные диаметры.
Для заказа уплотнения поршня PS01 необходимо указать следующие параметры:
Наружный диаметр (D) — диаметр цилиндра (гильзы).
Внутренний диаметр (d) — диаметр дна канавки на поршне (посадочного места).
Ширина (высота) профиля (L) — ширина посадочной канавки.
Материал уплотнения (зависит от условий эксплуатации).
