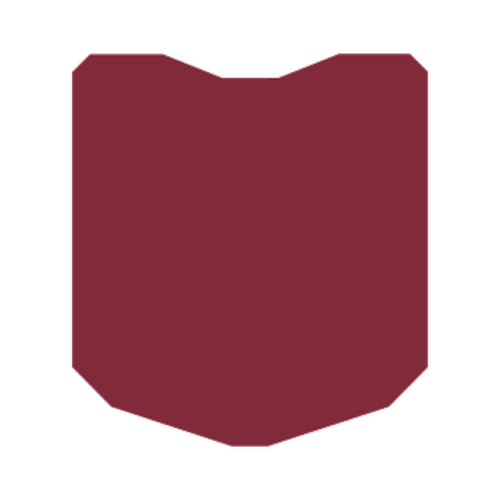

Уплотнение штока RS35 — это однокомпонентное штоковое уплотнение двустороннего действия: оно герметизирует узел при давлении с обеих сторон и подходит для узлов, где шток испытывает нагрузку как при выдвижении, так и при втягивании.
Его основная задача — надёжно герметизировать шток гидроцилиндра при давлении с обеих сторон (двустороннее действие) в стандартных и тяжёлых режимах, в том числе в узких канавках и при неравномерном износе поверхностей, обеспечивая стабильную работу без сложных многоэлементных сборок.
Ключевые черты профиля:
- Двустороннее действие. Две активные кромки работают независимо: уплотнение держит давление и со стороны поршневой полости, и со стороны штоковой — без необходимости менять ориентацию или ставить два отдельных уплотнения.
- Статический профиль с преднатягом. Герметичность достигается за счёт посадки с натягом и упругости материала: даже при низком давлении уплотнение сохраняет контакт со штоком и стенками канавки.
- Компактность и узкая канавка. Профиль оптимизирован под относительно узкие посадочные места — часто может заменять O‑ring в стандартной канавке, но при существенно более высоких давлениях.
Типичные материалы для RS35:
| Материал | Давление (бар) | Температура (°С) | Скорость скольжения (м/сек) |
| PU | 400 | -50 / +105 | 0,4 |
| NBR | 160 | -25 / +100 | 0,4 |
| FPM | 160 | -25 / +220 | 0,4 |
| EPDM | 160 | -50 / +150 | 0,4 |
| H-NBR | 160 | -25 / +150 | 0,4 |
Уплотнение штока RS35 изготавливается методом механической обработки (точения) из цельной заготовки, что позволяет получать любые стандартные и нестандартные диаметры.
Для заказа уплотнения штока RS35 необходимо указать следующие параметры:
Внутренний диаметр (d) — фактический диаметр штока, по которому будет скользить уплотнение.
Наружный диаметр (D) — диаметр отверстия (посадочного места) в гильзе гидроцилиндра.
Ширина (высота) профиля (L) — ширина посадочной канавки.
Материал уплотнения (зависит от условий эксплуатации).
